氣體管道工程泄漏檢查的方法有哪些？
2019-04-02 10:55:00

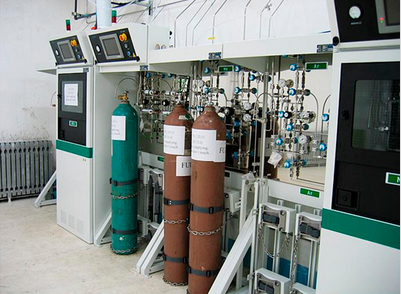

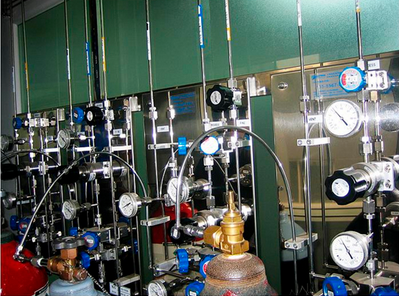

氣體管道(gas pipeline)包括控制閥門、過濾器、減壓裝置、壓力表、流量計、在線分析儀等，宜集中設在氣體入口室。
A級試漏
對氣路嚴重泄漏的最粗略觀察。通常在氣源打開并穩定之后，不應聽到氣路流經的各管路及閥件接頭處有絲絲的跑氣聲，如聽到明顯的漏氣聲，說明系統有大漏!必須依據漏氣聲，追查出泄漏處，并加以排除。引起系統大漏的常見原因是：氣路接頭沒上緊，氣路中管路開裂及沒加合適的墊片等。查找氣路的嚴重泄漏，也可在流 路的流量開到最大時，用肥皂水在各接頭逐步測試有無氣泡出現而加以證實。
B級試漏
對氣路中輕微漏氣的檢查。方法是堵住氣路出口，觀察氣路中流量計內的轉子。如果能緩緩下降為零，即可認為此氣路B級試漏合格。如轉子不能降到零，可用肥皂水在各接頭處仔細觀察。直到找到泄漏處為止。
C級試漏
對氣路中極小漏氣的檢查。方法是堵住氣路出口，觀察系統壓力表，不得在半小時之內有5kPa(相當于0.05kgf/cm2)以上的下降。此時系統壓力應在0.25MPa(相當于2.5kgf/cm2)以上。必要時可在系統出口處外接一個0.5級標準壓力表來讀取壓力變化數。
在證實氣路系統有泄漏時，可用分段堵住或關閉氣路的方法來縮小漏氣發生的范圍。絕大多數的漏氣點都發生于氣路接頭處，而氣路閥件內部的泄漏也時有發生，至于管路中間的泄漏，除了急轉彎處以外是很少見的。
